Сцена, знакомая каждому, кто хоть раз собирал или чинил моечный аппарат. Двигатель приехал, насос лежит рядом, по бумагам всё сходится — пять с половиной киловатт и там, и там. А на стол их кладёшь, и они не стыкуются. Фланец не тот.
Беда в том, что совместимость этой пары определяется не одним числом, а минимум шестью, и мощность среди них не самое коварное. Подводят обычно посадочные размеры: диаметр вала, его тип и крепёжный фланец. По ним ошибаются чаще всего, потому что их проверяют последними, а то и не проверяют вовсе.
Разберу все параметры по порядку: что с чем должно совпасть, как посчитать мощность от характеристик насоса и почему обороты влияют на ресурс сильнее, чем принято думать. По ходу посмотрим на два реальных мотора одинаковой мощности, которые при этом подходят к разным насосам — на них всё видно нагляднее любой теории.
Почему их подбирают парой
Насос высокого давления — устройство пассивное. Он не производит энергию, а преобразует вращение в давление и поток. Значит, всё, что он может выдать, определяется тем, кто и как его крутит.
Отсюда два следствия. Первое: мощность привода вытекает напрямую из пары «давление — расход» насоса, и взять её «на глазок» нельзя. Второе: вращение нужно ещё физически передать, а для этого вал мотора должен войти в насос, а корпус насоса — встать на мотор. Это и есть механическая совместимость, и здесь либо совпало, либо нет — промежуточных состояний не бывает.
Классическая схема в моечной технике — прямое соединение: насос садится непосредственно на вал двигателя и крепится к его фланцу. Без муфт, ремней и промежуточных опор. Конструкция получается компактной и надёжной, но платит за это жёсткостью требований к посадочным размерам.
Шесть параметров совместимости
Вот полный список того, что нужно сверить. Совпадение по пяти пунктам из шести означает, что пара не подойдёт.
Мощность
Должна соответствовать потребности насоса. Недобор означает, что мотор не вытянет заявленное давление, будет перегружаться и уйдёт в защиту или сгорит. Избыток формально не вреден, но это переплата и лишние киловатты, которые упираются в электрику объекта.
Обороты
Должны совпасть с паспортными оборотами насоса. Насос, рассчитанный на полторы тысячи оборотов, при вдвое большей скорости даст примерно вдвое больший расход — и мгновенно перегрузит привод, а сам пойдёт вразнос по ресурсу. Обратная ситуация даст недобор по производительности.
Тип вала
Два варианта: полый и внешний. У полого в торце вала сделано отверстие, куда входит хвостовик насоса. У внешнего всё наоборот — из мотора торчит вал, который входит в насос. Это принципиально разные конструкции, и перепутать их — значит получить две детали, которые физически не соединяются.
Диаметр вала и шпонка
Самый распространённый в этом классе размер — двадцать четыре миллиметра, но встречаются и другие. Вместе с диаметром сверяется шпонка: её ширина, высота и длина. Шпонка — тот элемент, который передаёт крутящий момент; неправильный размер означает либо невозможность собрать, либо срез шпонки под нагрузкой.
Фланец
Посадочная поверхность, которой насос крепится к мотору. В моечной технике распространены два типоразмера — семьдесят пять и восемьдесят семь миллиметров. Они не взаимозаменяемы. Это и есть та самая деталь, на которой чаще всего спотыкаются: мощность сошлась, вал сошёлся, а фланец нет.
Напряжение и фазы
Трёхфазный мотор на 380 вольт не подключить к однофазной бытовой сети без частотного преобразователя, а это отдельное решение со своей ценой и настройкой. Проверять надо не только паспорт двигателя, но и то, что реально заведено на объект.
Как посчитать мощность под насос
Формула, которой пользуются при подборе, простая. Возьмите рабочее давление насоса в барах, умножьте на расход в литрах в минуту и разделите на пятьсот. Получите примерную мощность в киловаттах с небольшим запасом на потери.
Проверим на типичных цифрах. Насос на двести бар и пятнадцать литров в минуту: двести умножить на пятнадцать и разделить на пятьсот — выходит шесть. Реально под такой насос ставят пять с половиной киловатт, то есть прикидка даёт результат чуть сверху, что для подбора удобнее, чем снизу.
Ещё один насос, на сто шестьдесят бар и десять литров: сто шестьдесят на десять делить на пятьсот — немногим больше трёх. И действительно, такие насосы комплектуют тремя киловаттами.
Правило простое: считаете по формуле, округляете вверх до ближайшего стандартного номинала и проверяете, проходит ли эта мощность по вводу на объекте. Если у вас несколько постов — умножаете на их число и считаете по одновременной работе всех, а не по среднему.
Важный нюанс: мощность электродвигателя в паспорте — это мощность на валу, а потребление из сети будет выше за счёт коэффициента полезного действия. При расчёте электрики ориентируются на потребление, а не на цифру с шильдика.
Обороты: почему 1450, а не 2800
Стандартных скоростей в этом сегменте две, и выбор между ними определяет ресурс всей связки.
Двигатель на полторы тысячи оборотов — это четыре полюса обмотки. Двигатель на две тысячи восемьсот — два полюса. При одинаковой мощности второй компактнее и легче, но заставляет насос работать вдвое быстрее.
Для плунжерного насоса это означает вдвое больше ходов плунжеров за то же время. Уплотнения изнашиваются быстрее, нагрев выше, вибрация и шум заметнее. Для аппарата, который работает по несколько часов в день круглый год, разница в ресурсе оказывается кратной.
Поэтому профессиональная моечная техника почти всегда строится на полутора тысячах оборотов. Платите за это габаритами и массой: чтобы дать ту же мощность на вдвое меньшей скорости, нужен больший корпус и больше меди в обмотке. Отсюда и внушительный вес таких моторов — три десятка килограммов для пяти с половиной киловатт в этом классе нормально.
Главное правило: обороты электродвигателя и паспортные обороты насоса должны совпадать. Это не параметр для оптимизации, а жёсткое требование.
Фланец 75 или 87: где ломается подбор
Разберу отдельно, потому что это причина большинства неудачных заказов.
Фланец — круглая посадочная поверхность с крепёжными отверстиями, через которую корпус насоса стыкуется с корпусом двигателя. Два распространённых типоразмера различаются диаметром, и логика их применения примерно такая: семьдесят пять миллиметров обычно встречается у компактных насосов, восемьдесят семь — у более крупных серий.
Ключевой момент: фланец не связан с мощностью. Можно взять два мотора одинаковой мощности, с одинаковыми оборотами и одинаковым валом, но с разными фланцами — и они подойдут к разным насосам. Именно так и устроены модельные ряды: производитель выпускает одну и ту же мощность в двух исполнениях под разные семейства насосов.
Отсюда практический вывод. Подбор всегда идёт от насоса: сначала смотрите, какой фланец у него, потом ищете мотор в этом исполнении. Не наоборот.
Разбор характеристик: TOR H112 5,5 кВт

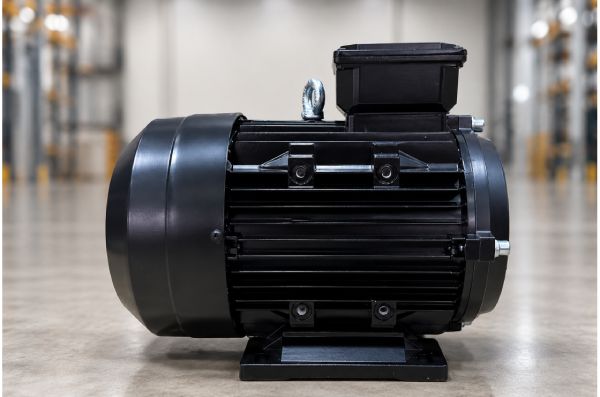

Посмотрим на конкретную модель. Электродвигатель TOR H112 на 5,5 кВт предназначен для прямого соединения с насосом высокого давления — по описанию это сокращает общие габариты устройства.
Характеристики из карточки:
- Мощность — 5,5 кВт.
- Напряжение — 380 В.
- Обороты — 1450 об/мин.
- Число полюсов — четыре (обозначение 4P в наименовании).
- Тип вала — полый, диаметр — 24 мм.
- Фланец насоса — 87 мм.
- Страна-производитель — Китай.
Из описания: лёгкий и прочный алюминиевый корпус с порошковой покраской, защищающей от коррозии; заявлен пониженный уровень шума; обмотка статора имеет запас по мощности и устойчива к колебаниям напряжения; возможно подключение электростартера; есть система термозащиты. Назначение — сборка и ремонт аппаратов высокого давления.
Что из этого важно при подборе.
Полый вал Ø24 мм и фланец 87 мм. Два числа, которые решают всё. Полый вал означает, что хвостовик насоса входит внутрь вала мотора — ищите насос именно под такую схему. Фланец 87 отправляет вас к более крупным сериям насосов. Если у вашего насоса фланец 75, эта модель не подойдёт, какой бы подходящей ни была по мощности.
5,5 кВт при 1450 об/мин. Классическая пара для насоса примерно на двести бар и пятнадцать литров в минуту. Четыре полюса — то самое низкооборотное исполнение, которое выбирают ради ресурса связки.
380 В. Трёхфазное питание. Проверяется до заказа: на объекте должно быть три фазы, иначе нужен преобразователь.
Термозащита. Узел, о котором вспоминают после первого сгоревшего мотора. При перегрузке или перегреве защита отключает двигатель до того, как сгорит обмотка. На моечном посту перегрузка — штатная ситуация: забитая форсунка, закрытый байпас, подклинивший насос.
Устойчивость обмотки к колебаниям напряжения. Актуально там, где питание нестабильное: просадки напряжения на длинном вводе или на объекте с несколькими одновременно работающими постами — обычное дело.
Алюминиевый корпус с порошковой покраской. На моечном посту мотор постоянно находится во влажной среде с химией в воздухе. Антикоррозийное покрытие здесь не косметика.
Возможность подключения электростартера. Пусковой ток у таких моторов заметный, и на слабой сети плавный пуск решает проблему просадок при каждом включении.
Разбор характеристик: TITAN 5,5 кВт с фланцем 75 мм
Вторая модель — электродвигатель TITAN на 5,5 кВт в исполнении под фланец 75 мм. По описанию это популярная мощность для профессиональных моек высокого давления, в том числе на автомойках самообслуживания.
Характеристики из карточки:
- Мощность — 5,5 кВт.
- Напряжение — 380 В, обмотки 230/400 В.
- Частота — 50 Гц.
- Обороты — 1450 об/мин.
- Тип вала — полый, диаметр — Ø24 мм.
- Фланец под насос — 75 мм.
- Масса — 31,5 кг.
- Страна-производитель — Китай.
Из описания: вал полый, Ø24 мм, насос устанавливается прямо на мотор. И прямое указание, как выбирать между исполнениями: версии на 75 и 87 мм подбирают по насосу — фланец 75 мм обычно у компактных насосов, 87 мм у более крупных серий.
Что здесь стоит отметить.
Обмотки 230/400 В. Запись означает, что обмотки могут быть соединены по схеме треугольника или звезды под разное линейное напряжение. Для подключения это принципиально: от схемы соединения зависит, какое напряжение мотор получит и какой ток потребит. Собирать клеммную коробку наугад нельзя.
31,5 килограмма. Вот цена низких оборотов, о которой я писал выше. Пять с половиной киловатт в четырёхполюсном исполнении — это именно такой вес. Его учитывают при проектировании рамы аппарата и при переноске: мотор с насосом вдвоём уже не носят на весу.
Фланец 75 мм при том же вале Ø24. Главная иллюстрация ко всей статье. Мощность, обороты, тип и диаметр вала у этой модели совпадают с предыдущей полностью. Различается ровно один параметр — фланец. И этого достаточно, чтобы два мотора подходили к разным насосам.
50 Гц. Частота сети, от которой напрямую зависят обороты. Мотор, рассчитанный на другую частоту, в вашей сети даст другую скорость вращения — и вся связка поедет по характеристикам.
Что показывает сравнение этих двух
Положите характеристики рядом. Пять с половиной киловатт — одинаково. Тысяча четыреста пятьдесят оборотов — одинаково. Полый вал двадцать четыре миллиметра — одинаково. Триста восемьдесят вольт — одинаково.
Отличается фланец: восемьдесят семь против семидесяти пяти. Один параметр из шести — и это разные товары под разные насосы.
Отсюда главный практический вывод: совместимость нельзя проверять выборочно. Сверять надо все шесть пунктов, и порядок проверки лучше начинать с посадочных размеров, а не с мощности — именно на них отсеивается большая часть неподходящих вариантов. Модельные ряды TOR и TITAN построены по одной и той же логике: одна мощность выпускается в нескольких исполнениях, и выбирают внутри ряда именно по посадке под конкретный насос.
И ещё одно наблюдение из практики: если в наименовании товара и в блоке характеристик цифры расходятся — например, мощность в названии не совпадает с мощностью в таблице, — это повод уточнить, а не додумывать. Такие расхождения в описаниях встречаются, и стоят они дороже, чем минута на уточняющий вопрос.
Порядок подбора
- Начните с насоса. Выпишите его давление, расход, паспортные обороты, тип и диаметр хвостовика, размер фланца.
- Посчитайте мощность. Давление на расход, делить на пятьсот, округлить вверх до стандартного номинала.
- Определите обороты. Берите ровно те, на которые рассчитан насос.
- Определите тип вала. Полый или внешний — по конструкции насоса.
- Сверьте диаметр вала и шпонку. По всем размерам, а не только по диаметру.
- Сверьте фланец. Семьдесят пять или восемьдесят семь — это то, на чём чаще всего срывается подбор.
- Проверьте питание. Фазность и напряжение на объекте, а не только в паспорте двигателя.
- Проверьте ввод по мощности. Суммарно по всем постам, с запасом на одновременную работу.
- Посмотрите защиту. Термозащита и исполнение корпуса под влажную среду.
- Прикиньте вес и место. Рама должна выдержать связку, а к мотору должен быть доступ для обслуживания.
При замене мотора в готовом аппарате порядок тот же, только исходные данные переписываются с шильдика старого двигателя и с корпуса насоса. Сфотографируйте оба шильдика — это сэкономит время и исключит ошибку по памяти.
Типичные ошибки
- Сверять только мощность. Совпадение по киловаттам не говорит о совместимости вообще ничего.
- Путать полый и внешний вал. Детали просто не соединяются.
- Заказывать фланец наугад. Семьдесят пять и восемьдесят семь не взаимозаменяемы, переходников в этой схеме не бывает.
- Брать двигатель на другие обороты. Насос либо недодаст, либо пойдёт вразнос и утащит за собой привод.
- Не проверять фазность на объекте. Трёхфазный мотор в однофазной сети — отдельная задача с преобразователем.
- Игнорировать схему соединения обмоток. Звезда и треугольник дают разное напряжение и ток.
- Экономить на термозащите. Перегрузка на моечном посту — обычное дело, а не исключение.
- Ставить мотор в обычном исполнении во влажную зону. Коррозия съест его за сезон.
- Не учитывать вес. Три десятка килограммов плюс насос — это уже нагрузка на раму и вопрос к монтажу.
Эксплуатация и защита
Несколько вещей, которые продлевают жизнь связке больше, чем любой параметр при покупке.
Вентиляция. Мотор охлаждается собственным вентилятором, и ему нужен свободный проток воздуха. Забитая пылью крыльчатка или закрытый кожухом корпус означают перегрев при той же нагрузке.
Влага. Прямое попадание струи на корпус недопустимо даже для защищённого исполнения. Мотор ставят так, чтобы на него не лило сверху и не затекало снизу.
Нагрузка. Долгая работа в байпасе греет и воду, и насос, а через него и привод. Режим холостого хода ограничивают.
Контроль состояния. Гул, вибрация, нагрев корпуса выше обычного и запах — признаки, по которым проблему ловят до поломки. Чаще всего за ними стоит подшипник или перекос при монтаже.
Монтаж. Перекос при посадке насоса на фланец создаёт боковую нагрузку на вал и подшипники. Затягивать крепёж нужно равномерно, крест-накрест, без усилия «на излом».
Частые вопросы
Как понять, какой двигатель нужен под мой насос?
Выпишите с насоса шесть параметров: давление, расход, паспортные обороты, тип хвостовика, его диаметр и размер фланца. Мощность посчитайте по формуле «давление на расход, делить на пятьсот». Дальше ищите двигатель, у которого совпадают обороты, тип и диаметр вала и фланец.
Чем отличается полый вал от внешнего?
У полого вала в торце есть отверстие, куда входит хвостовик насоса. У внешнего вал выступает из корпуса двигателя и входит в насос. Это взаимоисключающие конструкции: мотор с полым валом не соединить с насосом, рассчитанным на внешний.
Фланец 75 и 87 мм — в чём разница?
Это два типоразмера посадочной поверхности, которой насос крепится к мотору. Семьдесят пять миллиметров обычно встречается у компактных насосов, восемьдесят семь — у более крупных серий. Взаимозаменяемости нет, подбирают строго по насосу.
Можно ли поставить двигатель мощнее, чем нужно?
Технически да, если совпадают обороты и посадочные размеры. Но смысла немного: вы платите за лишние киловатты, получаете больший вес и габариты и нагружаете ввод по электрике. Запас по мощности закладывают умеренный, на уровне округления вверх до стандартного номинала.
Почему профессиональные моторы работают на 1450 об/мин?
Ради ресурса насоса. На вдвое меньшей скорости плунжеры совершают вдвое меньше ходов, уплотнения изнашиваются медленнее, нагрев и вибрация ниже. Расплата — больший корпус и масса, но для техники, работающей каждый день, это оправданный размен.
Что значит запись «230/400 В» в характеристиках?
Что обмотки могут быть соединены по разным схемам — треугольником или звездой — под соответствующее линейное напряжение. От выбранной схемы зависит напряжение на обмотках и потребляемый ток, поэтому клеммную коробку собирают по схеме на крышке, а не по аналогии с другим мотором.
Коротко о главном
Совместимость двигателя с насосом высокого давления проверяется по шести параметрам: мощность, обороты, тип вала, его диаметр со шпонкой, фланец и питание. Совпадение по одному или двум ничего не значит — нужны все шесть.
Мощность считают от характеристик насоса: давление в барах на расход в литрах в минуту, делить на пятьсот, округлить вверх. Обороты берут ровно те, что указаны у насоса, и для техники постоянной эксплуатации это, как правило, полторы тысячи — ради ресурса уплотнений. Посадочные размеры сверяют по насосу, а не по мотору, и начинают проверку именно с них: два двигателя с абсолютно одинаковыми электрическими характеристиками легко могут иметь разные фланцы и подходить к разным насосам.
Перед заказом полезно иметь на руках один короткий список: давление, расход, обороты, тип и диаметр вала, размер шпонки, фланец, напряжение и фазность. С ним подбор превращается в сверку по пунктам — и ровно этот список стоит переписать с шильдиков заранее, чтобы не выяснять на монтаже, что фланец не тот.
